在秋冬季节及气温偏低的时辰，，，好多客户使用环氧树脂胶时，，，；嵊龅秸庋侍：环氧树脂胶有时会变得浑浊不清，，，部门成块，，，成米！、、、鱼籽一样的状态，，，甚至会造成固体，，，对玻璃钢施工带来不便。

其实这是环氧树脂结晶的一种阐发。那么，，，结晶的过程阐发有哪些？环氧树脂结晶了，，，又该若何解决？下面我们萦绕结晶有关的问题，，，做了单一诠释和注明。

结晶的过程阐发有哪些？

正常情况下，，，液体环氧树脂是无色通明液体状态，，，拥有可流动性。通常，，，结晶易产生于季节交替时期及昼夜温差过大的区域。别的，，，夏季配方的环氧树脂贮存至冬季使用也易出现结晶，，，下面是结晶阐发的两个过程：

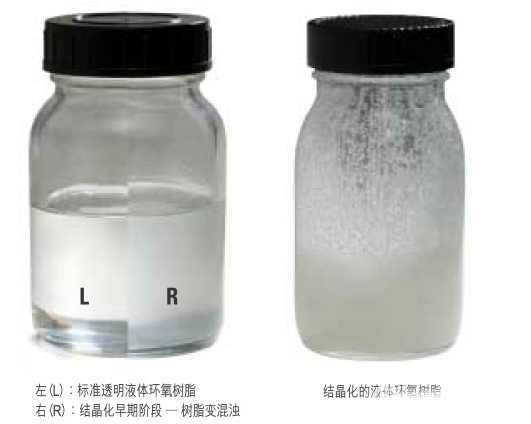

1、、、液体环氧树脂胶色彩变得灰暗，，，出现自由漂浮的晶体、、、晶体团块或一个齐全凝固体，，，通明的树脂逐步呈：、、、浑浊或乳状浑浊时，，，这是环氧树脂结晶化早期的征兆。

2、、、容器底部会荟萃起越来越多的白色晶体沉淀，，，这些沙状晶体味不休荟萃，，，直到所有含量全数固化为晶体为止，，，这个过程其实与常见的蜂蜜的结晶是类似的。　　

这些晶体结构拥有可逆性，，，在肯定温度前提下可复原至液体状态，，，并不影响产品机能：帽人诜锤唇岜诘墓讨，，，水自身的性质并不会产生扭转是同样的意思。

为什么会出现结晶景象呢？

导致环氧树脂结晶的原因有好多，，，重要有以下几个成分：

a、、、高纯度：晶体都是高纯物，，，环氧树脂也一样，，，纯度越高，，，分子散布越窄，，，就越容易结晶。

b、、、低粘度：粘度越低、、、结晶化速度越快。

c、、、杂质：固体杂质通常是晶体成长的晶种，，，增长某些沉淀性的颜填料容易导致结晶。相比力而言，，，较大粒径和较高增长量却不易诱发结晶化。

d、、、温度：20-30℃如此狭小的温度变动周期是形成结晶化的常见成因，，，昼夜温度颠簸将启动或加快结晶速度。别的超低温（5℃以下）则会加快结晶化。

e、、、水分：水分含量越高，，，越容易产生结晶。

所有的树脂和固化剂都有产生结晶景象的可能性，，，这是物质从液体向固体结晶态的转化；费跏髦峋Ш推渌镏式峋У览硎抢嗨频。高纯度，，，低粘度，，，杂质，，，极冷环境，，，冷热循环城市增长结晶化的可能性。　

环氧树脂对温度敏感，，，在极冷环境或温度颠簸较大时，，，极度容易产生液态向固态的转化，，，即产生环氧树脂的结晶化。

若何预防结晶景象产生？

1、、、 降低环氧树脂的纯度，，，如增长其他类型的环氧树脂。

2、、、 使用低结晶偏差或不结晶的环氧树脂。

3、、、 贮存前提：贮存温度高于40℃，，，预防出现结晶化景象。通常情况下高于25℃，，，即可降低结晶风险，，，但需预防温度颠簸过大。对于湿度的要求，，，通常要求相对湿度50%以下，，，同时对包装的密封性需严格要求，，，预防吸水导致结晶。

环氧树脂胶结晶了，，，该怎么办？

1、、、水浴加热法：

将环氧树脂隔水搁置于水中，，，水温宜在50℃到60℃之间，，，加温的同时对胶体进行单向搅动，，，要确保所有晶体齐全消融，，，任何一个细小的未消融晶体都能够作为“晶种”在几天内引发再次产生结晶。

因而搅拌的功夫不能过短，，，要确保容器壁和底部的晶体也全数消融，，，热量散布均匀。搅拌均匀至结晶彻底隐没后方可施工。　

把稳：加热后的环氧树脂胶须冷却至常温后使用，，，不然易产生爆剧景象。

2、、、取暖设备加热：

将环氧树脂胶分列堆放成环形，，，中央预留1米宽的面积放电暖设备，，，在环氧树脂外围用塑料布或彩条布围成闭合空间，，，持续加热至环氧树脂复原初始状态为止。

3、、、太阳灯加热：

使用太阳灯对环氧树脂进行烘烤，，，边加热边搅拌，，，至结晶齐全消融，，，胶体复原初始状态后即可持续使用。

4、、、其他合理的升温措施，，，也能够解决环氧树脂结晶的问题。

若是结晶再次产生，，，再次对其加热，，，反复消融的过程即可？稍50℃环境前提下维持几小时，，，即可重新消融环氧树脂，，，消融后的液态环氧树脂仍可使用，，，但对于已经增长固化剂的不适合加热处置。

建议：在运输与存储时也要把稳削减温度的颠簸，，， 建议存放在干燥、、、温度比力高的恒温仓库中。使用时，，，不要一次性搅拌过多，，，即配即用，，，并确保在使用后喷嘴、、、桶盖等处都不能有树脂残留，，，以预防这些处所形成晶体。

总结：环氧树脂结晶是能够随温度变动的可逆过程，，，对环氧树脂的粘结机能和加固成效没有影响。即便出现结晶，，，加热至其软化隐没，，，便可正常使用。
